Trong xây dựng hiện đại, hệ thống phòng cháy chữa cháy luôn là yếu tố sống còn để bảo vệ con người và tài sản. Giữa rất nhiều giải pháp PCCC, hệ thống chữa cháy sprinkler (hay còn gọi là hệ thống chữa cháy tự động sprinkler) nổi bật nhờ khả năng phát hiện và dập tắt đám cháy ngay từ những giây đầu tiên. Với nguyên lý hoạt động thông minh và hoàn toàn tự động, sprinkler đã trở thành lựa chọn hàng đầu cho các công trình từ nhà xưởng, trung tâm thương mại đến chung cư cao tầng.

Nếu bạn đang quan tâm đến việc lắp đặt một giải pháp PCCC hiệu quả, tiết kiệm chi phí và đạt chuẩn an toàn quốc tế, bài viết này của Thép Bảo Tín sẽ giúp bạn hiểu rõ từ cấu tạo, sơ đồ nguyên lý, tiêu chuẩn thiết kế cho đến báo giá và kinh nghiệm lựa chọn hệ thống phù hợp.

Hệ thống chữa cháy sprinkler là gì?

Nói một cách đơn giản, hệ thống chữa cháy sprinkler là một giải pháp phòng cháy chữa cháy tự động, được thiết kế để phát hiện và dập tắt đám cháy ngay khi nhiệt độ môi trường vượt ngưỡng cho phép. Khác với việc phải chờ lực lượng cứu hỏa can thiệp, sprinkler hoạt động hoàn toàn tự động: khi có cháy, đầu phun sẽ tự mở ra và phun nước trực tiếp vào khu vực xảy ra sự cố.

Điểm đặc biệt của hệ thống chữa cháy tự động sprinkler là nó chỉ kích hoạt tại nơi có lửa, giúp bạn kiểm soát đám cháy cục bộ, tránh lãng phí nước và hạn chế hư hại cho các khu vực khác. Chính nhờ sự hiệu quả và đáng tin cậy này mà hiện nay mỗi năm có hơn 40 triệu đầu phun sprinkler được lắp đặt trên toàn thế giới.

Với vai trò bảo vệ cả tính mạng con người lẫn tài sản, sprinkler đã trở thành “lá chắn an toàn” cho hầu hết các công trình dân dụng và công nghiệp hiện đại.

Cấu tạo & nguyên lý hoạt động

Để hiểu vì sao hệ thống chữa cháy sprinkler được đánh giá là một trong những giải pháp PCCC hiệu quả nhất hiện nay, bạn hãy cùng Thép Bảo Tín tìm hiểu cấu tạo và cơ chế vận hành của nó.

Cấu tạo đầu phun sprinkler

Một đầu phun sprinkler nhỏ gọn nhưng lại tích hợp đồng thời hai chức năng: cảm biến nhiệt và phun nước. Nó gồm các bộ phận chính:

Khung đầu phun (Frame): làm từ đồng hoặc inox, giữ cố định toàn bộ cấu trúc và kết nối với đường ống.
Bầu thủy tinh chứa dung dịch nhạy nhiệt: khi nhiệt độ tăng đến ngưỡng nhất định, dung dịch giãn nở làm vỡ bầu.
Chốt chặn: bịt kín lỗ phun, ngăn nước thoát ra khi chưa xảy ra sự cố.
Tấm định hướng (Deflector): giúp phân tán dòng nước thành dạng sương hoặc tia, bao phủ khu vực cháy.

Bầu thủy tinh này có nhiều màu sắc khác nhau, tương ứng với các mức nhiệt độ kích hoạt, ví dụ: màu đỏ (68°C), vàng (79°C), xanh lá (93°C)….

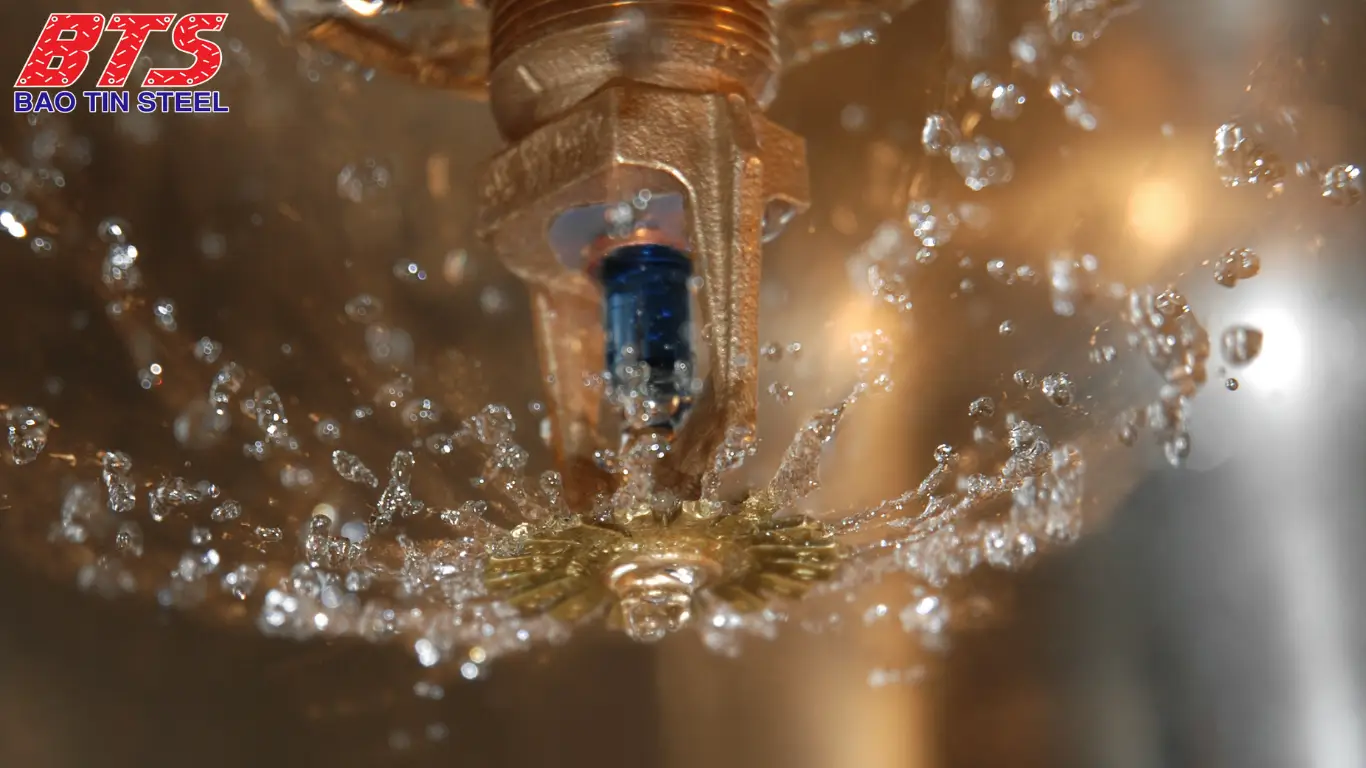

Nguyên lý hoạt động

Khi nhiệt độ xung quanh đám cháy đạt đến mức kích hoạt, bầu thủy tinh trong đầu phun sẽ nổ vỡ, giải phóng chốt chặn. Ngay lập tức, nước trong đường ống được phun ra, tấm định hướng sẽ phân tán thành tia mịn bao phủ khu vực cháy, dập lửa và làm mát môi trường.

Điểm hay là chỉ những đầu phun nằm gần vùng cháy mới hoạt động, trong khi các đầu khác vẫn chờ. Cơ chế “chữa cháy cục bộ” này giúp tiết kiệm nước, duy trì áp lực ổn định và hạn chế hư hại không cần thiết.

Các thành phần chính của hệ thống sprinkler

Ngoài đầu phun sprinkler đóng vai trò quan trọng nhất, một hệ thống chữa cháy sprinkler hoàn chỉnh còn bao gồm nhiều thiết bị khác phối hợp nhịp nhàng. Bạn có thể hình dung hệ thống này giống như một “mạng lưới an toàn” mà mỗi bộ phận đều giữ nhiệm vụ riêng biệt:

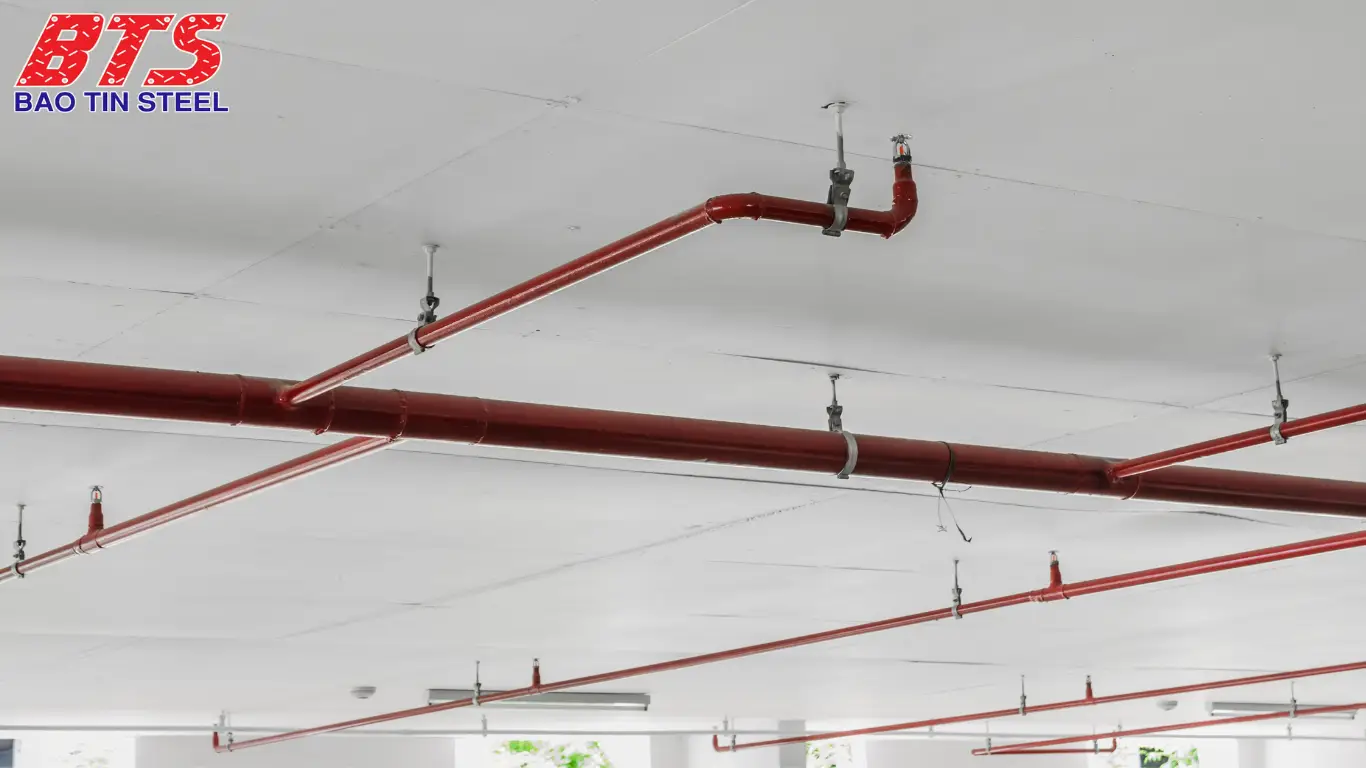

Hệ thống đường ống: Đây là “xương sống” dẫn nước hoặc khí nén đến các đầu phun. Thông thường sử dụng ống thép mạ kẽm, nhưng với một số công trình, tiêu chuẩn mới TCVN 7336:2021 cũng cho phép dùng vật liệu phi kim loại nếu đạt kiểm định chất lượng.

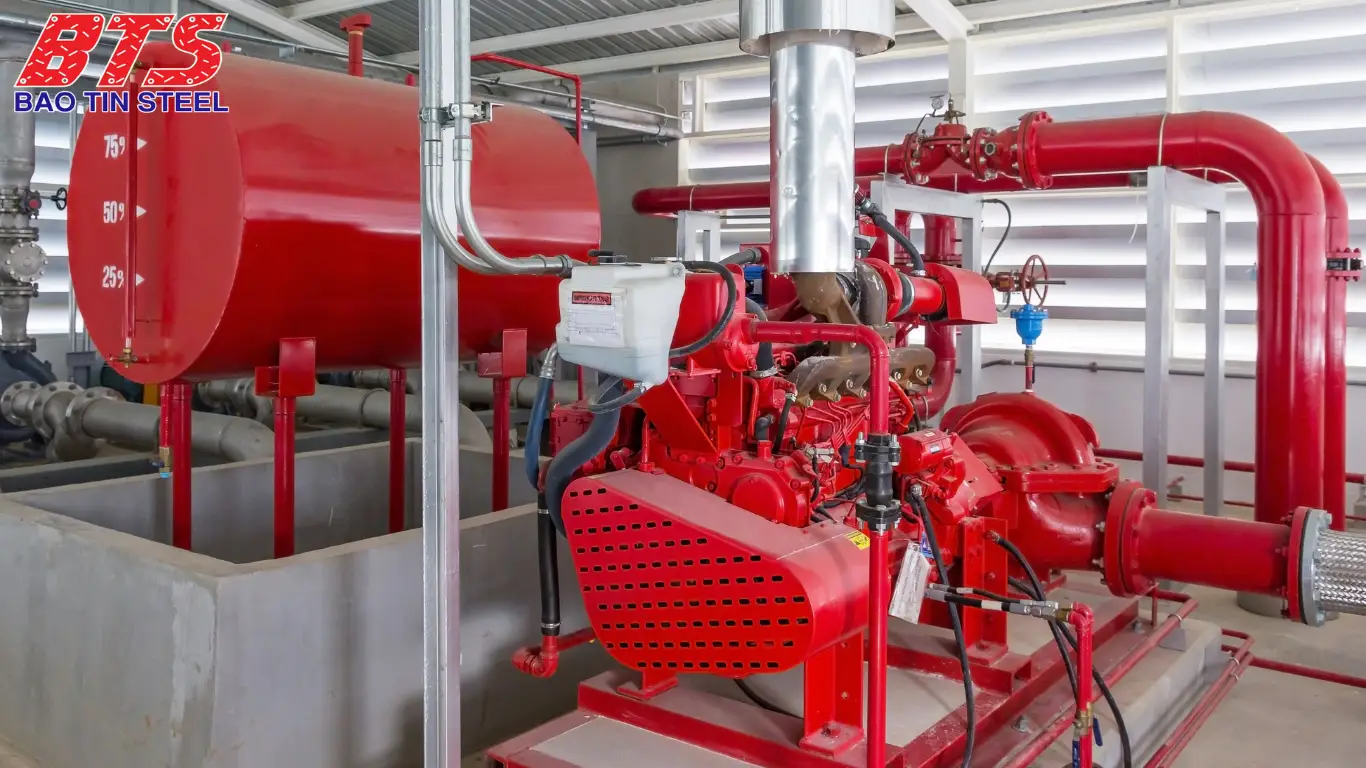

Máy bơm chữa cháy: Đảm bảo cấp nước đủ lưu lượng và áp suất. Một tổ hợp bơm thường gồm bơm điện, bơm diesel dự phòng và bơm bù áp (jacking pump) để giữ áp lực ổn định.
Cụm van & thiết bị điều khiển: Bao gồm van báo động, van chặn, công tắc áp lực và công tắc dòng chảy. Chúng không chỉ kiểm soát luồng nước mà còn gửi tín hiệu về trung tâm để cảnh báo kịp thời.
Bình tích áp: Hỗ trợ duy trì áp lực, đồng thời bù lại lượng áp suất mất đi do rò rỉ nhỏ, giúp tránh báo động sai.
Trung tâm điều khiển: Đóng vai trò “bộ não” của hệ thống. Trung tâm sẽ nhận tín hiệu từ các thiết bị, điều khiển bơm, van và phối hợp cùng hệ thống báo cháy để xử lý tình huống một cách nhanh nhất.

Nhờ sự phối hợp chặt chẽ giữa các thành phần này, hệ thống sprinkler luôn duy trì trạng thái sẵn sàng hoạt động 24/7, mang lại sự an tâm cho công trình và cho chính bạn.

Các loại hệ thống sprinkler phổ biến

Không phải công trình nào cũng giống nhau, vì vậy hệ thống chữa cháy sprinkler cũng được chia thành nhiều loại để phù hợp với từng môi trường. Thép Bảo Tín sẽ giúp bạn phân biệt bốn hệ thống phổ biến nhất hiện nay:

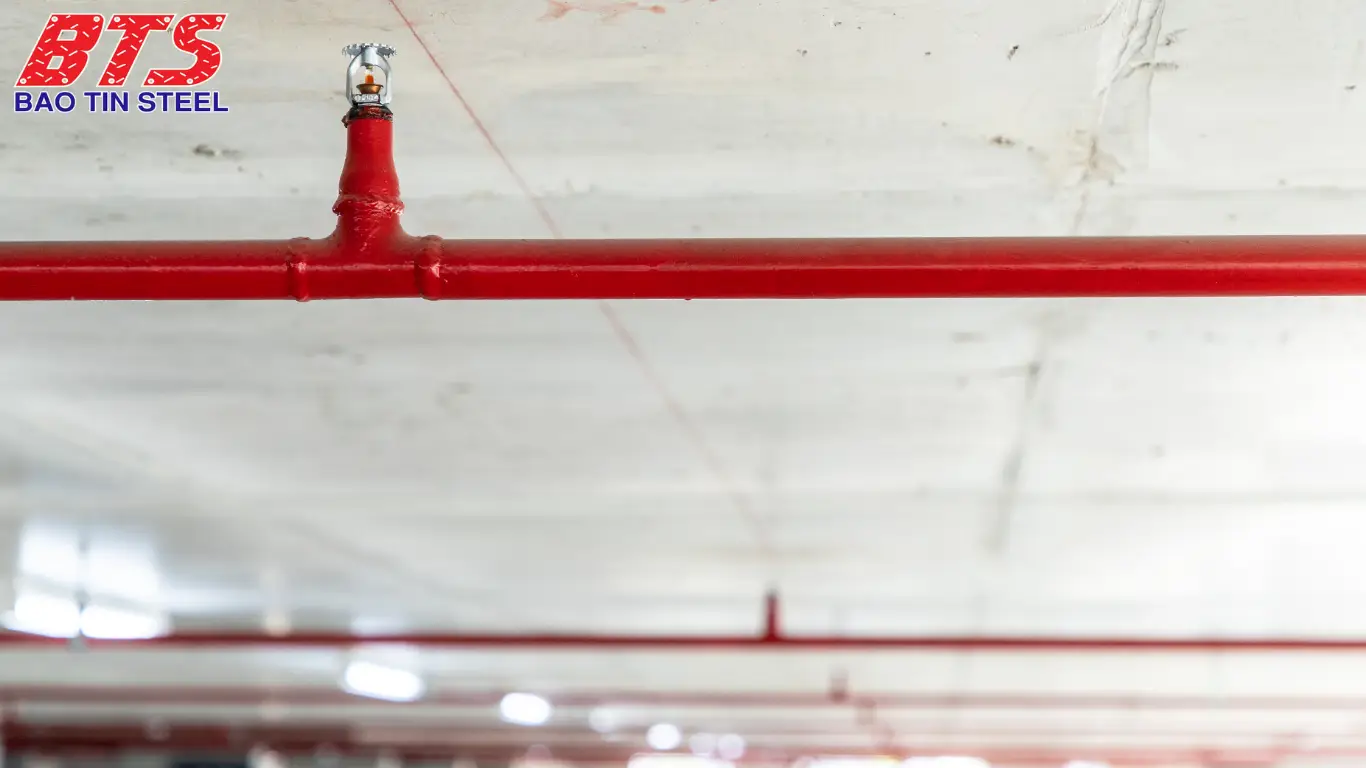

Hệ thống ống ướt (Wet Pipe System)

Nguyên lý: Đường ống luôn chứa sẵn nước. Khi đầu phun kích hoạt, nước lập tức phun ra.
Ưu điểm: Đơn giản, dễ lắp đặt, phản ứng nhanh, chi phí thấp.
Hạn chế: Không phù hợp ở nơi có nhiệt độ thấp vì nước dễ bị đóng băng.
Ứng dụng: Chung cư, khách sạn, văn phòng, trung tâm thương mại.

Hệ thống ống khô (Dry Pipe System)

Nguyên lý: Đường ống chứa khí nén. Khi đầu phun mở, khí thoát ra và nước mới chảy vào.
Ưu điểm: Ngăn ngừa tình trạng đóng băng đường ống.
Hạn chế: Có độ trễ trước khi nước được phun ra; chi phí và bảo trì cao hơn.
Ứng dụng: Kho lạnh, bãi đỗ xe không có hệ thống sưởi.

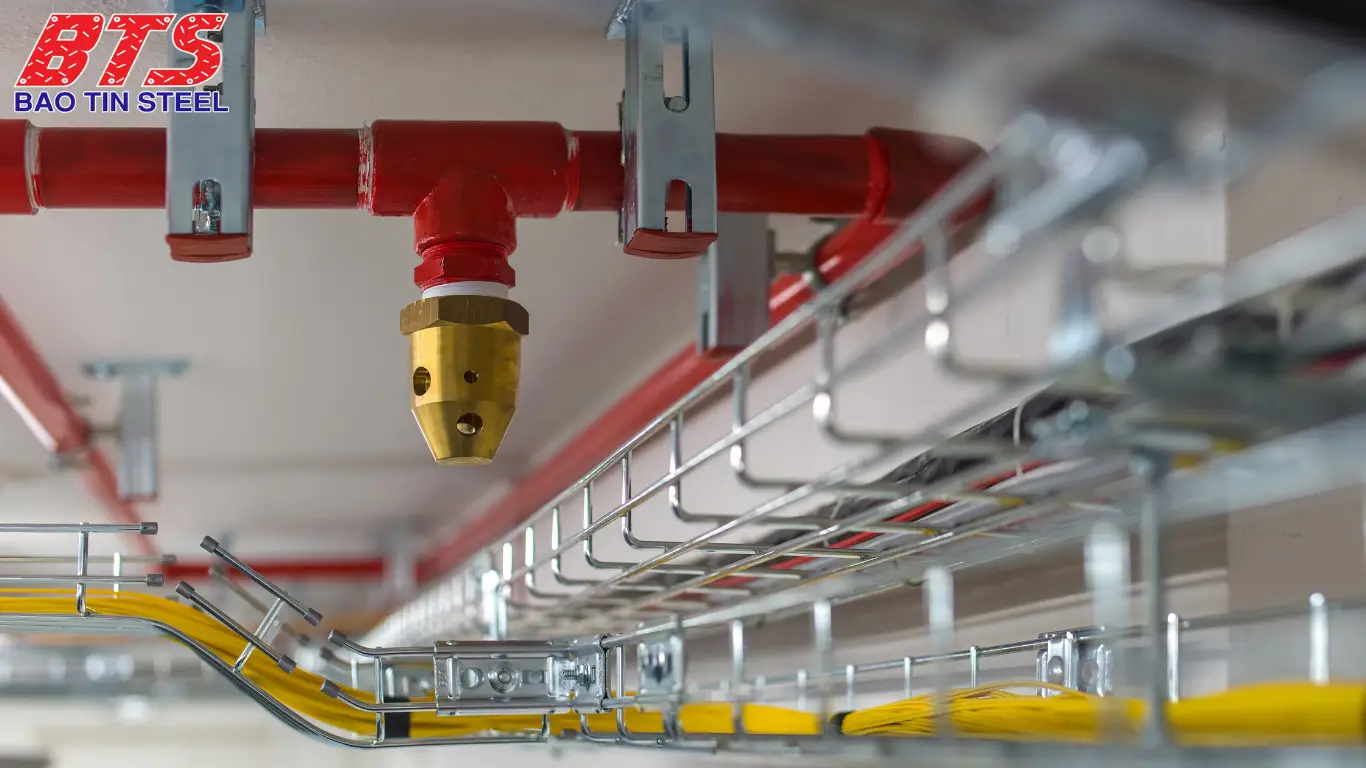

Hệ thống xả tràn (Deluge System)

Nguyên lý: Dùng đầu phun luôn mở, kích hoạt bằng hệ thống báo cháy riêng. Khi van mở, tất cả đầu phun đồng loạt xả nước.
Ưu điểm: Phản ứng cực nhanh trên diện rộng.
Hạn chế: Có thể gây thiệt hại lớn do ngập nước.
Ứng dụng: Nhà máy hóa chất, kho chứa nhiên liệu, nhà chứa máy bay.

Hệ thống kích hoạt trước (Pre-action System)

Nguyên lý: Kết hợp hệ thống khô và báo cháy. Nước chỉ phun khi cả báo cháy và đầu phun cùng kích hoạt.
Ưu điểm: An toàn cao, tránh phun nước sai.
Hạn chế: Thiết kế phức tạp, chi phí cao.
Ứng dụng: Bảo tàng, thư viện, phòng máy chủ, kho lưu trữ tài liệu quý.

Nhờ sự đa dạng này, bạn có thể lựa chọn loại sprinkler phù hợp nhất cho công trình của mình, cân bằng giữa chi phí, tính năng và mức độ an toàn.

Ưu điểm và nhược điểm của hệ thống chữa cháy sprinkler

Khi cân nhắc lựa chọn một giải pháp PCCC cho công trình, chắc chắn bạn sẽ muốn biết hệ thống sprinkler có những điểm mạnh và hạn chế gì. Dưới đây là phân tích từ Thép Bảo Tín để bạn dễ hình dung:

Ưu điểm nổi bật

Phản ứng nhanh chóng: Sprinkler được kích hoạt tự động ngay khi nhiệt độ vượt ngưỡng, giúp khống chế đám cháy từ sớm.
Chữa cháy cục bộ: Chỉ những đầu phun gần khu vực cháy mới hoạt động, nhờ đó tiết kiệm nước và giảm thiểu hư hại cho các khu vực khác.
Chi phí hợp lý: Nước là chất chữa cháy phổ biến, rẻ tiền, vận hành và bảo trì dễ dàng.
An toàn với con người: Nước không độc hại, không gây ngạt, phù hợp cho cả công trình dân dụng và công nghiệp.
Độ tin cậy cao: Hệ thống hoạt động hoàn toàn tự động, không cần con người can thiệp.

Nhược điểm

Nguy cơ gây hư hại do nước: Đặc biệt với hệ thống ống ướt và xả tràn, nước có thể làm hỏng hàng hóa, thiết bị điện tử khi phun ra.
Giới hạn phạm vi bảo vệ: Mỗi đầu phun chỉ bao phủ một diện tích nhất định, đòi hỏi bố trí nhiều đầu phun trong khu vực rộng.
Không phù hợp với mọi loại cháy: Sprinkler kém hiệu quả với các đám cháy chất lỏng dễ cháy, kim loại hoặc các hóa chất phản ứng với nước.
Chi phí đầu tư ban đầu: Việc thiết kế và lắp đặt hệ thống đạt chuẩn cần một khoản chi phí ban đầu tương đối lớn.

Nhìn chung, hệ thống chữa cháy sprinkler vẫn là giải pháp phổ biến nhất hiện nay vì hiệu quả, tự động và kinh tế. Những hạn chế có thể được khắc phục bằng việc lựa chọn loại sprinkler phù hợp với từng môi trường.

Tiêu chuẩn & quy định lắp đặt tại Việt Nam

Để hệ thống chữa cháy sprinkler vận hành hiệu quả và an toàn, việc tuân thủ các tiêu chuẩn thiết kế – lắp đặt là bắt buộc. Ở Việt Nam, hiện có những quy định và tiêu chuẩn quan trọng mà bạn cần biết:

Các tiêu chuẩn liên quan

TCVN 7336:2021 – Phòng cháy, chữa cháy – Hệ thống chữa cháy tự động bằng nước, bọt – Yêu cầu thiết kế và lắp đặt.
TCVN 5760 – Hệ thống chữa cháy – Yêu cầu chung về thiết kế, lắp đặt và sử dụng.
TCVN 3890:2021 – Phòng cháy chữa cháy – Trang bị, bố trí phương tiện và hệ thống cho nhà và công trình.
NFPA 13 (Hoa Kỳ) – Tiêu chuẩn quốc tế về thiết kế & lắp đặt sprinkler, thường được tham khảo cho các công trình quy mô lớn.

Điểm mới trong TCVN 7336:2021

Phân biệt rõ đầu phun kín (Sprinkler) và đầu phun hở (Drencher) để thiết kế phù hợp với từng công trình.
Giới hạn chiều cao phòng được bảo vệ ≤ 20m.
Quy định thời gian đáp ứng của hệ thống ống khô ≤ 180 giây, nếu lâu hơn phải có bộ tăng tốc hoặc xả khí.
Xác định rõ các trường hợp không dùng nước để chữa cháy (như cháy kim loại, hóa chất phản ứng mạnh).

Yếu tố thiết kế & lắp đặt quan trọng

Khoảng cách & mật độ đầu phun: Thông thường một đầu phun bảo vệ 9–12 m², tối đa 21 m² tùy loại.
Áp lực làm việc tối thiểu: ≥ 0.5 bar (7 psi) để đảm bảo phun hiệu quả.
Công trình bắt buộc lắp đặt: Theo TCVN 3890, các tòa nhà cao trên 25m hoặc có diện tích trên 5.000 m² phải có hệ thống chữa cháy tự động.

Như vậy, khi thiết kế và lắp đặt sprinkler, bạn cần tham khảo đầy đủ tiêu chuẩn thiết kế hệ thống chữa cháy sprinkler để đảm bảo an toàn, tuân thủ pháp luật và được nghiệm thu PCCC.

Ứng dụng thực tế của hệ thống chữa cháy sprinkler

Nhờ tính tự động, độ tin cậy cao và khả năng kiểm soát đám cháy ngay từ sớm, hệ thống chữa cháy sprinkler đã trở thành lựa chọn quen thuộc cho rất nhiều công trình. Thép Bảo Tín đã tổng hợp một số ứng dụng tiêu biểu để bạn dễ hình dung:

Chung cư & tòa nhà cao tầng: Đầu phun sprinkler được bố trí tại hành lang, căn hộ, hầm để xe… giúp ngăn cháy lan và tạo thời gian sơ tán an toàn.
Văn phòng, trung tâm thương mại, khách sạn: Hệ thống ống ướt phổ biến vì dễ lắp đặt, phản ứng nhanh, phù hợp với không gian đông người.
Nhà xưởng, kho bãi: Sprinkler đóng vai trò sống còn trong việc bảo vệ hàng hóa, máy móc, giảm thiệt hại lớn khi có sự cố hỏa hoạn.
Kho lạnh, bãi đỗ xe không sưởi: Sử dụng hệ thống ống khô để tránh tình trạng đóng băng đường ống.
Bảo tàng, thư viện, phòng server: Lắp đặt hệ thống kích hoạt trước (Pre-action) để vừa đảm bảo an toàn cháy nổ, vừa tránh phun nước sai gây hỏng hóc tài liệu, thiết bị.
Nhà máy hóa chất, kho xăng dầu: Thường dùng hệ thống xả tràn (Deluge) để nhanh chóng kiểm soát đám cháy lan rộng.

Ứng dụng hệ thống chữa cháy sprinkler trong thực tế

Báo giá hệ thống chữa cháy sprinkler 2025 (tham khảo)

Một trong những thắc mắc phổ biến nhất khi bạn tìm hiểu về hệ thống chữa cháy sprinkler chính là chi phí lắp đặt. Thực tế, giá thành không cố định mà phụ thuộc vào nhiều yếu tố:

Các yếu tố ảnh hưởng đến giá

Loại hệ thống: Ống ướt, ống khô, xả tràn hay kích hoạt trước – mỗi loại có mức chi phí khác nhau.
Quy mô công trình: Diện tích càng lớn, số lượng đầu phun và vật tư càng nhiều.
Tiêu chuẩn thiết kế: Yêu cầu lắp đặt theo TCVN hay NFPA sẽ ảnh hưởng đến mức đầu tư.
Chất lượng & thương hiệu thiết bị: Đầu phun, van, bơm từ các thương hiệu quốc tế (Hochiki, Tyco, Viking…) thường có giá cao hơn sản phẩm trong nước.
Chi phí thi công & nghiệm thu PCCC: Bao gồm nhân công, vật tư phụ và dịch vụ kiểm định.

Bảng giá tham khảo năm 2025

Hạng mục	Đơn giá tham khảo (VNĐ)	Ghi chú
Đầu phun sprinkler tiêu chuẩn	80.000 – 150.000/đầu	Tùy hãng và ngưỡng nhiệt độ
Đường ống thép đen/mạ kẽm (DN15 – DN100)	120.000 – 250.000/m	Giá theo đường kính & tiêu chuẩn
Van báo động, van chặn, van xả tràn	2.000.000 – 10.000.000/bộ	Nhập khẩu hoặc nội địa
Máy bơm chữa cháy (điện + diesel)	50.000.000 – 150.000.000/bộ	Phụ thuộc công suất
Thi công & lắp đặt trọn gói	450.000 – 700.000/m²	Tính theo diện tích công trình

Như vậy, chi phí lắp đặt một hệ thống chữa cháy tự động sprinkler thường dao động từ 450.000 – 700.000 VNĐ/m² tùy quy mô và yêu cầu kỹ thuật. Đây chỉ là con số tham khảo, thực tế có thể chênh lệch dựa trên bản vẽ thiết kế chi tiết.

Quy trình bảo trì & vận hành hệ thống chữa cháy sprinkler

Để hệ thống chữa cháy sprinkler luôn hoạt động ổn định khi có sự cố, việc vận hành đúng cách và bảo trì định kỳ là vô cùng quan trọng. Thép Bảo Tín khuyên bạn nên chú ý đến những điểm sau:

Tầm quan trọng của bảo trì

Nếu hệ thống không được kiểm tra thường xuyên, các đầu phun có thể bị tắc nghẽn, ăn mòn; đường ống dễ đóng cặn; hoặc máy bơm, van hoạt động không chính xác. Điều này khiến hệ thống không kích hoạt kịp thời, gây hậu quả nghiêm trọng khi xảy ra hỏa hoạn.

Quy trình bảo trì cơ bản

Kiểm tra đầu phun sprinkler: Tháo và vệ sinh để loại bỏ bụi bẩn, cặn bám. Thay mới ngay nếu phát hiện bầu thủy tinh nứt vỡ, bị ăn mòn hoặc đã kích hoạt.
Xả và khử cặn đường ống: Dùng nước sạch kết hợp hóa chất tẩy cặn chuyên dụng để làm sạch hệ thống ống, sau đó xả bỏ và tráng lại.
Bảo dưỡng van và bơm chữa cháy: Kiểm tra độ kín, tra dầu mỡ định kỳ, bổ sung nhiên liệu (đối với bơm diesel), kiểm tra điện áp (bơm điện). Thử khởi động bơm để chắc chắn vận hành trơn tru.
Kiểm tra thiết bị điều khiển: Test công tắc áp lực, công tắc dòng chảy, tủ điều khiển trung tâm để đảm bảo tín hiệu báo động chính xác.

Tần suất khuyến nghị

Bảo trì định kỳ ít nhất 2 lần/năm.
Đối với công trình có nguy cơ cao (như kho hàng hóa dễ cháy), nên kiểm tra thường xuyên hơn.

So sánh với hệ thống PCCC khác

Trên thị trường hiện nay có nhiều giải pháp PCCC như sprinkler, foam (bọt) hay hệ thống khí. Mỗi hệ thống đều có ưu – nhược điểm riêng. Để bạn dễ hình dung, Thép Bảo Tín tổng hợp bảng so sánh dưới đây:

Tiêu chí	Hệ thống Sprinkler (Nước)	Hệ thống Foam (Bọt)	Hệ thống Khí (CO₂, FM-200, Novec 1230)
Chất chữa cháy	Nước	Dung dịch foam + nước	Khí CO₂, FM-200, Novec…
Cơ chế	Làm mát, dập lửa trực tiếp	Tạo lớp màng cách ly oxy, ngăn tái cháy	Thay thế/giảm oxy (CO₂) hoặc hấp thụ nhiệt (FM-200)
Loại đám cháy phù hợp	Chất rắn (gỗ, giấy, nhựa…)	Chất lỏng, hóa chất dễ cháy	Thiết bị điện, phòng server, tài liệu giá trị
Thiệt hại sau chữa cháy	Có thể gây hư hại tài sản do nước	Dư bọt cần xử lý, có thể ăn mòn nhẹ	Không để lại dư lượng, ít hư hại thiết bị
Chi phí	Thấp nhất, phổ biến nhất	Cao hơn sprinkler	Cao nhất, yêu cầu kỹ thuật phức tạp
Độ an toàn	Nước trung tính, an toàn cho con người	Foam thế hệ mới thân thiện môi trường	CO₂ có nguy cơ gây ngạt; FM-200, Novec an toàn hơn

Nhìn vào bảng so sánh, bạn sẽ thấy:

Sprinkler: kinh tế, hiệu quả cho đa số công trình dân dụng và công nghiệp.
Foam: tối ưu cho khu vực chứa chất lỏng dễ cháy, xăng dầu, hóa chất.
Khí: lý tưởng cho phòng server, bảo tàng, kho tài liệu, nơi không được phép hư hại bởi nước.

Kinh nghiệm chọn hệ thống chữa cháy sprinkler phù hợp

Kinh nghiệm chọn hệ thống sprinkler phù hợp — Kinh nghiệm chọn hệ thống chữa cháy sprinkler phù hợp

Việc lựa chọn hệ thống chữa cháy sprinkler không chỉ dựa trên giá thành, mà còn phải xét đến đặc thù công trình và mức độ an toàn cần thiết. Dưới đây là một số kinh nghiệm Thép Bảo Tín muốn chia sẻ cùng bạn:

Xác định loại công trình

Chung cư, văn phòng, trung tâm thương mại: Phù hợp với hệ thống ống ướt vì đơn giản, tiết kiệm và phản ứng nhanh.
Kho lạnh, bãi đỗ xe không sưởi: Nên chọn hệ thống ống khô để tránh đóng băng trong đường ống.
Nhà máy hóa chất, kho xăng dầu: Ưu tiên hệ thống xả tràn (deluge) để xử lý đám cháy lan rộng trên diện tích lớn.
Bảo tàng, thư viện, phòng server: Chọn hệ thống kích hoạt trước (pre-action) để giảm thiểu thiệt hại do phun nước sai.

Xem xét giá trị tài sản cần bảo vệ

Nếu công trình chứa nhiều thiết bị điện tử hoặc tài liệu quý giá, bạn cần loại sprinkler hạn chế rủi ro gây ngập nước. Trong khi đó, với kho hàng hóa thông thường, hệ thống ống ướt lại là lựa chọn kinh tế.

Tuân thủ tiêu chuẩn thiết kế

Luôn tham khảo TCVN 7336:2021 và NFPA 13 để hệ thống đáp ứng yêu cầu pháp luật cũng như đảm bảo nghiệm thu PCCC.

Lựa chọn nhà cung cấp uy tín

Hãy chọn đơn vị cung cấp – thi công có kinh nghiệm và chứng nhận đầy đủ.

Kết luận

Có thể thấy, hệ thống chữa cháy sprinkler là giải pháp PCCC tự động hiệu quả, đáng tin cậy và phù hợp cho hầu hết các công trình, từ dân dụng đến công nghiệp. Với khả năng phát hiện cháy sớm, dập tắt nhanh chóng và hạn chế thiệt hại, sprinkler đã trở thành “lá chắn an toàn” không thể thiếu trong xây dựng hiện đại.

Tuy nhiên, để hệ thống phát huy tối đa hiệu quả, bạn cần lựa chọn đúng loại sprinkler, thiết kế và thi công theo đúng tiêu chuẩn thiết kế hệ thống chữa cháy sprinkler, đồng thời bảo trì định kỳ.
